Пробозаборное устройство щелевого типа

Пробозаборное устройство щелевого типа (далее - ПУЩТ) предназначено для отбора проб перекачиваемой (транспортируемой) жидкости (нефти, нефтепродуктов, воды и др.) из трубопроводов с условным диаметром от 40 до 1200 мм, давлением от 0,2 до 21 МПа и разработано в соответствии ГОСТ 2517-2012.

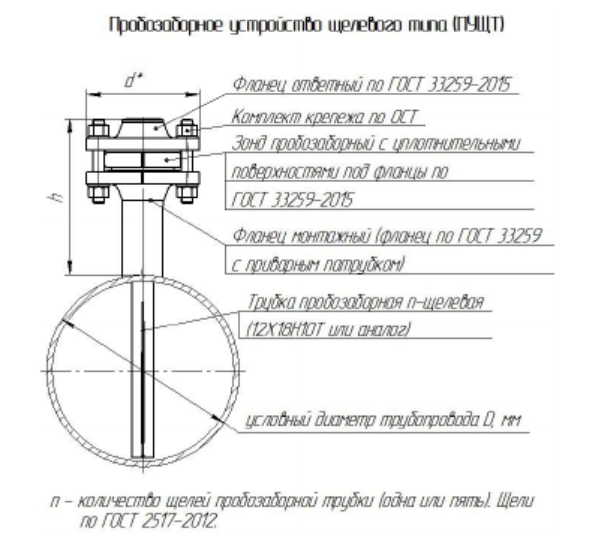

ПУЩТ в базовой конфигурации конструктивно состоит из фланцевой пары (фланец монтажный и фланец верхний), зонда пробозаборного (корпус, трубка щелевая, ребро, стабилизатор), комплектов крепежа и прокладок.

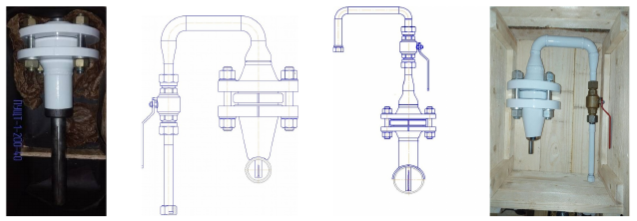

По требованиям технических заданий/опросных листов возможно изготовление ПУЩТ с запорной арматурой и отводящим трубопроводом для осуществления ручного отбора пробы. В качестве запорной арматуры применяется вентиль, кран шаровой, задвижка и т.п.
В зависимости от исполнения трубопровода и характеристик перекачиваемой и отбираемой для пробы среды, материальное исполнение стандартно изготавливаемых пробозаборных устройств может быть: Сталь20, 09Г2С, 13ХФА, 12Х18Н10Т. Варианты климатических исполнений в соответствии с ГОСТ 15150



Пробозаборные устройства ПУЩТ имеют декларацию о соответствии по ТР ТС 010/2011.

Пример записи:
Пробозаборное устройство щелевого типа с 5 (пятью) отверстиями (щелями) из стали 09Г2С для трубопровода с условным диаметром 400мм, рабочим давлением 1,6МПа и климатическим исполнением УХЛ1 – ПУЩТ-5-400-16-09Г2С-УХЛ1 ТУ 26.51.52-001-58489495-2022
