Пробоотборник перекачиваемой жидкости ППЖР

Пробоотборник перекачиваемой жидкости ППЖР (далее - пробоотборник) - предназначен для применения на магистральных трубопроводах, внутри промысловых трубопроводах, местных распределительных трубопроводах и узлах учета предприятий нефтегазовой и других отраслей промышленности.
Пробоотборник изготавливается для трубопроводов с условными диаметрами 80 и 100мм и рабочим давлением до 6,3 МПа.
Пробоотборник комплектуется ответными фланцами, прокладками, крепежом и запорным устройством для отбора пробы. В качестве запорного устройства по умолчанию применяется вентиль (клапан) игольчатый. По требованиям технических заданий/опросных листов возможно изготовление пробоотборника со строительной длиной, отличной от стандартноизготавливаемой (в случаях замены на рабочих объектах и т.п.) и с применением другой запорной арматуры (кран шаровый). Так же возможно изготовление под приварку.

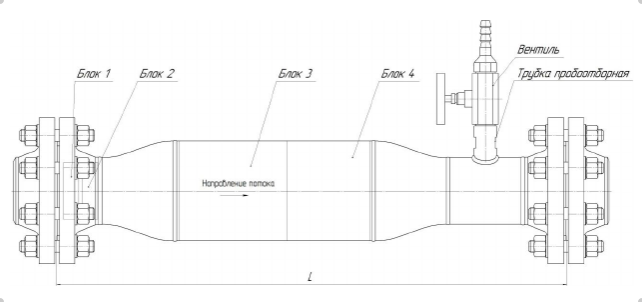

Устройство пробоотборника представлено на рисунке. Принцип действия заключается в тщательном перемешивании потока жидкости, которая из трубопровода поступает в пробоотборник и проходит через 4 встроенных пассивных блока смесителей. Блоки смесителей и корпус пробоотборника представляют собой неразборную сварную конструкцию. Поток жидкости, пройдя через все блоки смесителей, превращается в однородную смесь. За блоками смесителей располагается пробозаборная трубка, которая соединена с запорным устройством.
В зависимости от исполнения трубопровода и характеристик перекачиваемой и отбираемой для пробы среды, материальное исполнение стандартно изготавливаемых пробоотборников может быть: Сталь20, 09Г2С. Варианты климатических исполнений в соответствии с ГОСТ 15150.

Пробоотборник имеет декларацию о соответствии по ТР ТС 010/2011.

Пример записи:
Пробоотборник ППЖР из стали 09Г2С для трубопровода с условным диаметром 80мм, рабочим давлением 4,0МПа и климатическим исполнением У1 – ППЖР-80-40-09Г2С-У1 ТУ 26.51.52-001-58489495-2022
